Allgemeines



MEDI help ist der kompetente Ansprechpartner der Armeen und Hilfsorganisationen und bietet weiteres eigenes ideales Mobiliar für den schnellen, effizienten und stapelbar kostengünstigen Einsatz. Ob in Kliniken, im Einsatz- Lazarett der Bundeswehr, auf Erste-Hilfe-Stationen oder in Katastrophen-Gebieten.



Speziell erwähnt sind OP-Carry MEDI helpfaltbarer Trolley als OP-Tisch angepasst,für NATO-Tragen sowie SAN-Fix MEDI help, neuer Krankentragen Equipment Träger für den schnellen und mobilen Notfallbetrieb.

Das Mobiliar ist Volumen- und Platz sparend in der Lagerung und im Transport. Es kann sehr schnell ohne Werkzeug von jedermann montiert und abmontiert werden. Es muss kein Teil hinzugefügt oder abgebaut werden. Patentrechtlich geschützte Hospitale Einrichtung für eine optimale medizinische Versorgung.    CE-zertifiziert.

OP-Carry MEDI help   590 000

Fahrbares Krankentragen-Untergestell für den Patiententransport auf unwegsamen Gelände, als OP-Tisch angepasst, faltbar, stapelbar. Patentiert.

NSN- 6530-12-413-6157


Erfahrung und Bedürfnis der Anwender sind in diesem besonderen Produkt kombiniert worden.

Die Anfrage der Armee nach einer einfachen Lösung für den Transport einer Trage auf einem Trolley der zu gleicher Zeit als OP-Tisch angepasst werden kann, hat es ermöglicht eine Studie umzusetzen, und diese  in besonderen Produkt zu konzipieren.

  • Klein und Kompakt

  • Faltbar und Stapelbar

.

   *  Edelstahl-Aluminium Konstruktion, anti-korrosion geschützt

  • Waschbar, desinfizierbar

  • Gewicht: 25 kg, m. OP-Schienen 32,5 kg u. Schutzhaube 33,2 kg

  • Leichter auf- und Abbau

  • Schmaler, robuster GFK-Koffer

  • Vollgummi Räder 400 mm, abnehmbar

  • Fixierhaken zur Sicherung der Krankentrage

  • Konzipiert für eine Sicherheitsbelastung von bis zu 150 kg

  • (Für Patienten mit maximal 130 kg)

  • Höhenverstellung möglich

  • Trendelenburg / Anti-Trendelenburg Position möglich

  • Schutzhaube gegen Verunreinigungen

  • OP-Schienen abnehmbar (max. Belastung: 50 kg)

  • Stapelbar bis zu 10 Stück

  • Markierung Serien-Nr., Rot-Kreuz, CE, PUSH

  • Maße Koffer L x L x H : 807 x 650 x 172 mm

  • GTIN : 042 6041834 015 0


Eingeklappt



Länge 81 cm

Breite 65 cm

Höhe 17 cm



Einfach zu transportieren



Durch die Räder und das geringe Gewicht von 25 Kg ist der OP-Carry™ einfach zu transportieren. Auch in schwer zugänglichen und unebenen Gebieten.





Schnell einsetzbar



Der OP-Carry™ ist einfach in Gebrauch

und dadurch schnell benutzbar.

Der OP-Carry™ ist einfach verstellbar

von 82 cm bis 96 cm Arbeitshöhe.



Schock Lagerungen möglich

Der OP-Carry™ ist einfach in die Stellung Trendelenburg oder Anti-Trendelenburg zu bringen.

Sammeln von organischen Flüssigkeiten

Der OP-Carry™ ist mit einer Flüssigkeits-Ablauf Systemtasche bestückt, deren Einzelteile problemlos montiert werden können.

Die Tasche kann als Dokumentenbox dienen.



Contenu sacoche 2347_1024.jpg
OP-Carry kann als OP-Tisch angepasst werden und gilt als ideale Komplett- Lösung für die Anwendung in Feld-Lazaretten.

MEDI help bietet zudem die
Möglichkeit diese Konstruktion
für andere normale Pflege Anwendungen  anzubieten
ohne die wesentlichen Merkmale
zu ändern:
SAN-Carry 570 000
Krankentragen-Lagerungsbock als Behandlungstisch
- ohne Räder,
- ohne OP-Schienen
- ohne Flüssigkeit-Systemtasche
SOS-Carry 580 000
Krankentragen-Untergestell
für den Patiententransport und
als Behandlungstisch
- ohne OP-Schienen
- ohne Flüssigkeit Systemtasche

Fixierung von OP-Normschienen 25 x 10 mm möglich

Der OP-Carry™ ist im Innern des Wagens mit 2 x 3-teilige OP-Normschienen (= 1740 mm) bestückt, die nach Bedarf ohne Werkzeugbedarf montiert werden können.

Wahlweise auch 2-teilig nur 970 mm lang (Mod. BE)

ANMERKUNG:
An den OP-Schienen können auch LED-OP-Lampen Primaled 190 764 montiert werden.
Hierzu wurde ein spezieller
OP-Lampen Schienen Adapter 190 763 konzipiert.
Die Lampen können auch zusätzlich in eine speziellen
Adapter Verlängerung 190 767 eingesetzt. werden.
Die Operationslampen können noch höher platziert werden, in dem folgende Teile zusätzlich zum Einsatz kommen:
Adapter 16/12         190 335
Adapter in 4-Form   190 316
thumb_8456e87c-c9bc-42b9-af19-272d4d1336
thumb_ddb3432e-ae44-4c4a-b28a-224f89399f

SAN-Fix MEDI help 130 000

Krankentragen Equipment Träger zum Anbringen an den Griffen oder entlang einer Feld-Krankentrage.
Daran können medizinische Gerätschaften und Hilfsmittel montiert werden für den schnellen und mobilen Notfallbetrieb
Hilfsmittel für die Behandlung eines auf der Krankentrage liegenden verletzten Patienten oder chirurgische Eingriffe an ihm. Das variable System bleibt immer in Patientennähe, ob die Krankentrage auf Lagerungsböcken, einem Feld-Operationstisch oder nur auf dem Boden abgestellt ist. Klappbar und ohne Werkzeugbedarf zu montieren und abzubauen.
SAN-Fix Griffhalterung7.jpg

   *   Edelstahl ALU Konstruktion, anti-korrosion geschützt

   *   Waschbar, desinfizierbar

  • Gesamtgewicht:  ca. 12 kg

  • Leichter Auf- und Abbau ohne Werkzeug

  • OP-Schienen nach DIN EN ISO 9054 konzipiert für eine Belastung von bis zu 10 kg

  • Fixierkrallen umschließen die Griffe einer jeder Krankentrage

  • Hauptstangen und Halter-Stangen variabel einsetzbar und höhenverstellbar

  • Infusionsstangen richtungs- und höhenverstellbar

  • 3 x Instrumententablett gelocht,                                 Maße: klein 40 x 29, mittel 55 x 30, groß 75 x 45 cm

  • Instrumententablett „groß“ und „mittel“ mit Aufsetzhülsen, „klein“ mit Stellschraube

  • 4 seitliche Spezial-Adapter mit passenden Fixierungs-Schienen

  • Spezial-Transporttaschen auf Wunsch lieferbar (Aufpreis)

  • Markierung: Serien-Nr., CE,

  • Maße aufgebaut: H x B x W : 740 x 640 x 55 mm

  • Maße verstaut:    B x H x T :  740 x 170 x 55 mm

  • GTIN: 042 6041834 016 7

thumb_68528a7c-6120-449d-accf-8939dcbda2

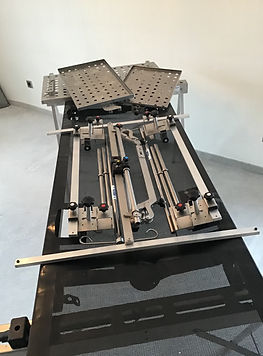

SAN-Fix Krankentragen Equipment Träger ist ein Komplettpaket das nach Bedarf rund um die Krankentrage angebracht werden kann.
Die verschiedenen Elemente können an den Griffen oder entlang der Krankentrage variabel montiert werden.

FIXIERUNG ENTLANG DER KRANKENTRAGE /

Anbringen von seitlichen Fixier-Adaptern





Damit Gerätschaften näher am Behandlungsgeschehen sind können

spezielle seitliche Adapter auf jeder Seite der Liegefläche parallel zu

einander oder gegenüberliegend angebracht werden.

Es muss unterschieden werden zwischen den rechten Adaptern „R“

und den linken Adaptern „L“

Die Ausrichtung R und L wird immer aus Sicht -vor der Krankentrage stehend- gesehen.



Die gegenüberliegenden Adapter müssen sowohl unter der Krankentrage, als auch entlang der Krankentrage mit einer Fixierungs-Stange miteinander verbunden werden.

Da die Krankentragen unterschiedliche Breiten haben können, werden die Fixierungsstangen unter der Krankentrage nach Belieben eingestellt und mit den Schrauben fest fixiert.

Instrumenten-Tabletts
Es stehen drei unterschiedliche Größen zur Verfügung:

Klein:      40 x 29 cm

               (höhenverstellbar und schwenkbar, mit Stellschraube



                            Mittel:       55 x 30 cm

                                             mit herausziehbarer Lasche mit  Aufsteckhülsen,

                                             damit Tablett von 2 Stangen gestützt werden kann.

                                             Schwenkmöglichkeit durch Entkoppeln und Benutzen

                                             der Stellschraube. (Höhenverstellbar)



                                                             Groß:       75 x 45 cm

                                                                              mit Austeckhülsen + Federstift (nicht schwenkbar)

                                                                              Bei Montage auf den Hauptstangen der Griffhalterung

                                                                              müssen versetzte Aufnahme-Hülsen benutzt werden.


SAN-Fix  MEDI help komplett  130 000

In Spezial Transporttasche 130 750



Es können alle Bestandteile gleichzeitig zum Einsatz kommen, oder je nach Einsatz oder Vorhaben gezielt ausgewählte Elemente herausgenommen und z.B. zu einzelnen Sets zusammengeführt werden:

ANMERKUNG:
An den OP-Schienen können auch LED-OP-Lampen Primaled 190 764 montiert werden. Hierzu wurde ein spezieller
OP-Lampen Schienen Adapter 190 763 konzipiert.
Die Lampen können auch zusätzlich in eine speziellen
Adapter Verlängerung 190 767 eingesetzt. werden.
Die Operationslampen können noch höher platziert werden, in dem folgende Teile zusätzlich zum Einsatz kommen:
Adapter 16/12         190 335
Adapter in 4-Form   190 316
thumb_ddb3432e-ae44-4c4a-b28a-224f89399f

Vorschlag verschiedener Zusammenstellungen:



SAN-Fix  MEDI help 130 200

         Krankentragen Equipment Träger Set Anästhesie



1x        Doppelkralle für Griffe                        130 120

2x        Hauptstangen 59,5 cm                       130 140

1x        OP-Schiene mit Spez. Halterungen   130 160

2x        Oberteil mit 2 Haken                          190 330

2x        Stange „verjüngt“                               190 332

1x        Tablett mittel 40 x 29 cm                    130 320

1x        Transporttaschen                               130 250



SAN-Fix  MEDI help 130 400

         Krankentragen Equipment Träger Set Chirurgie Klein I



2x        Seitliche Adapter rechts                     130 220

2x        Seitliche Adapter links                       130 230

4x        Fixierungs-Schienen 67 cm               130 240

4x        Halter-Stangen 40 cm                        130 260

1x        Tablett klein   60 x 29 cm                   130 340

1x        Transporttaschen                               130 450





SAN-Fix  MEDI help 130 600

         Krankentragen Equipment Träger Set Chirurgie Klein II



1x        Doppelkralle für Griffe                        130 120

2x        Hauptstangen 59,5 cm                       130 140

1x        OP-Schiene mit Spez. Halterungen   130 160

1x        Tablett klein   40 x 29 cm                   130 320

1x        Transporttaschen                               130 650





Mögliche Ergänzungen für die einzelnen „Chirurgie Sets“





SAN-Fix  MEDI help 130 420

         Krankentragen Equipment Träger Set Ergänzung Chirurgie groß I



1x        Doppelkralle für Griffe                        130 120

2x        Hauptstangen 59,5 cm                       130 140

1x        OP-Schiene mit Spez. Halterungen   130 160

1x        Tablett groß   75 x 45 cm                   130 360

1x        Transporttaschen                               130 425





SAN-Fix  MEDI help 130 620

         Krankentragen Equipment Träger Set Ergänzung Chirurgie groß II



2x        Seitliche Adapter rechts                     130 220

2x        Seitliche Adapter links                       130 230

4x        Fixierungs-Schienen 67 cm               130 240

4x        Halter-Stangen 40 cm                        130 260

1x        Tablett groß   75 x 45 cm                   130 360

1x        Transporttaschen                               130 625

SANFix Anästhesie 130 200_3487_1024.jpg
SANFix ChirurgieKleinI 130 400_IMG_3488_
SANFix Chirurgie klein II 130 600_3489_1
SANFix ErgänzCirurgGrossI 130 420_3490_
SANFix ErgänzChirurgGrossII 130 620_349
ANMERKUNG:
Die Variabilität des Equipment Träger-Systems ermöglicht es weitere spezielle Zusammenstellungen gezielt für die geplante Anwendung vorzunehmen.
So z.B. für Diagnose oder Trauma, usw.....
Die jeweiligen Transporttaschen müssen entsprechend konzipiert werden.
thumb_d471786d-19b1-4258-832d-f1562a2a2d

Spezial Matratze MEDI help 210 361



1860 x 600 x 40 mm, RG24

 mit ringsum verschlossene PVC Hülle

 310 g/m² , Farbe weiss,  M1 eingestuft

thumb_e8e521a9-ef81-4388-9f99-bb8c499eb1
